| 产品介绍 | |

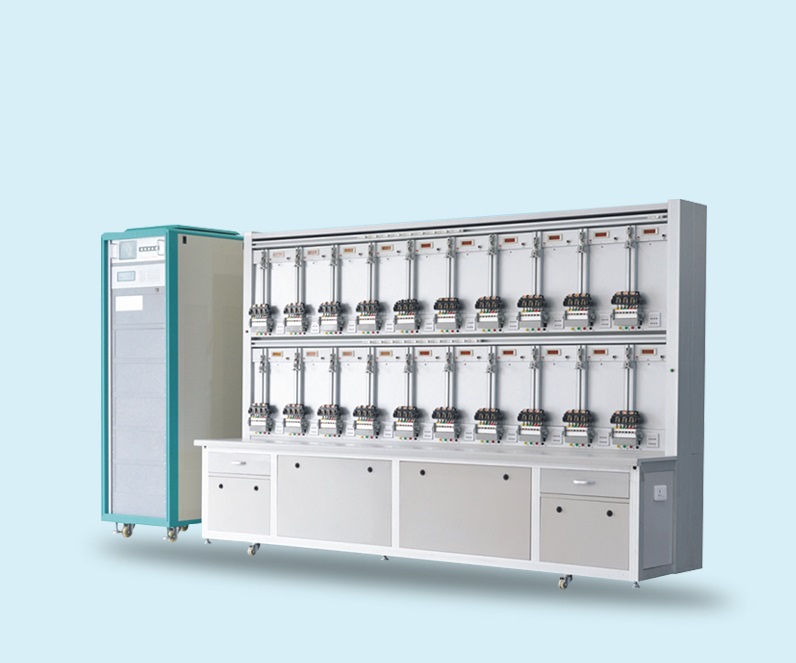

本系列单三相电能表检验装置，是根据国家最新标准和规程的要求，满足计量测赋单位需求，而精心研制开发的 电子程控式单三相电能表检验装置。 | ||
产品性能和参数 | ||
参数名称 | 主要指标 |
装置的准确度等级 | 0.02级、0.05级、0.1级 |
装置标准电能表等级 | SYS312 三相多功能标准电能表，准确度等级：0.02级、0.05级 |
电压量程 | 3×220V/Y 3×57.7V/ Y 3×380V/△ 3×100V/△ 调节范围：0-120% 调节细度：0.01% |
电流量程 | 0.005A、0.025A、0.05A、0.25A、0.5A、1A、2.5A、5A、10A、20A、 50A、100A。 调节范围 ：0-120% 调节细度：0.01% |
移相范围 | 0-360°，调节细度：0.01° |
输出频率 | 45Hz - 65Hz ，调节细度：0.01Hz |
指示仪表精度 | 电压：＜0.2％ 电流：＜0.2％ 相位：＜0.1° 功率：＜0.2％ |
输出波形失真度 | 电压：＜0.5% 电流：＜0.5% |
输出稳定度 | 电压：＜0.02% / 3分钟 电流：＜0.02% / 3分钟 功率：＜0.02% / 3分钟 |
输出容量 | 电压≥ 15VA/表位，电流≥ 60VA/表位 |
负载特性 | 阻性，感性，和容性（ 小4uF ） |
最小起动电流 | 1mA，准确度：5%，起动功率：准确度5% |
SYT10标准时钟 | 3×10-7/S(内部时基准确度)，输出50KHz； GPS授时仪（选配） |
多路PT | 等级精度：0.01级,每路输出额定容量：15VA |
装置输入电源 | 3×220VAC，±10%，50Hz-60Hz；最大功耗：1000VA（24表位） |
装置的准确度等级 | 0.02级、0.05级、0.1级 |
装置标准电能表等级 | SYS312 三相多功能标准电能表，准确度等级：0.02级、0.05级 |
外形指标
项目类型 尺寸：长*宽*高mm³ 控制源（16表位） 600x800x1920mm³ 挂表架（16表位） 2350x750x1850mm³
主要特点
1、设计合理，造型美观。装置挂表架和台体框架采用专用铝合金材料制作，台面板由防火防热纤维材料构成，整个装置 色彩柔和、比例协调、结构牢靠。工艺考究、外形漂亮耐看。
2、专用键盘操作和PC机操作并存，使用方便。本装置配以键盘，键盘自带液晶显示屏，装置的工作状态一目了然.操作 轻松自如。PC机控制软件层次分明，界面美观，使用灵活方便。
3、自动化程度高。在检定电能表时只要人工参与挂表，调整好光电采样器，并正确设计好表的参数后，所有检定项目 （包括预热、潜动试验、起动试验、标准偏差的测定、基本误差的测定）由PC机自动控制，一次完成。校表程序可按照国家 规程，也可由用户自定义。
4、光电采样器可实现三维调节，既可采样回转式电能表的转盘信号.也可接收电子式电能表的频闪信号。
5、误差处理系统能接收光电采样器信号、安装式电子表的输出脉冲和标准电能表的高频脉冲信号等。
6、相同类型（相线、额定电压、标定电流相同），不同常数的电能表可同时校验（限三种常数）。
7、可检验多功能电能表485口的通讯功能、需量误差及时钟误差（要求表有时钟信号输出）。
8、可自动对回转式电能表转盘的黑标进行定位，方便做潜（起）动试验。
9、可在工频基波上迭加2 ~ 21次谐波，谐波的幅值和相位可随要求设定。还可对输出量进彳方皆波分析并绘制波形。
10、能自动测试各单元的电压、电流、功率稳定度和三相总功率稳定度，能自动给出装置监视仪表的比对误差和输出电 量三相不对称度指标。
11、装置稳定度高，可靠性好，输出功率大。电压（电流）回路可带任意性质的负载。
12、装置具有完善的故障检测、定位、保护和报警功能，以免人为的接线或操作错误而损坏装置。
13、PC管理软件还具备了功能完善的报表打印、数理统计和资产维护等功能。
14、配置高精度多路PT,可不脱钩校验单相表。
15、配置多路脉冲输入，一次接线，软件控制，提高效率。
