产品介绍 |
|
|

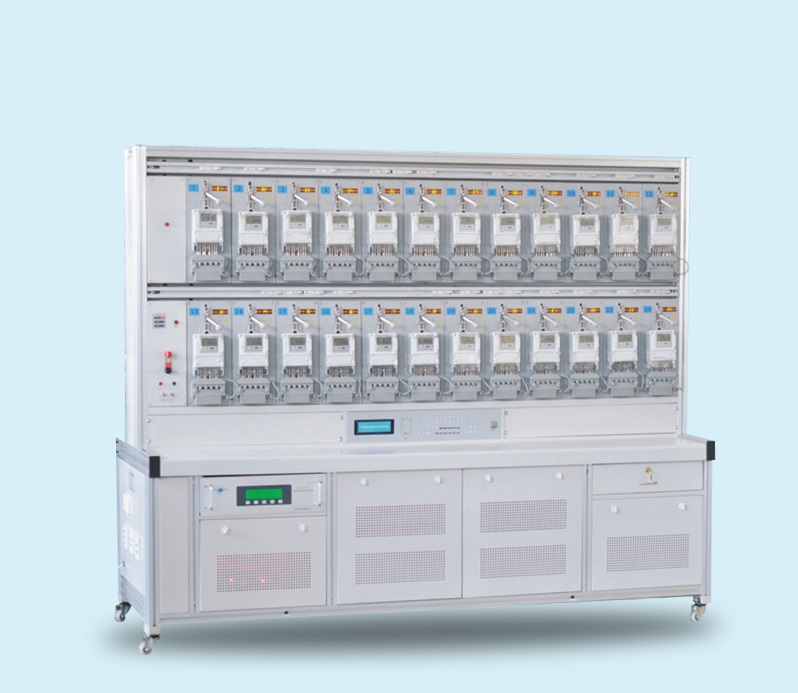

本系列单相多功能电能表检验装置，是根据国家最新标准和规程的要求，采用嵌入式系统主控系统及DDS技术、大规模FPGA的高精度信号源。而精心研制开发的第三代电子程控式三相电能表多功能检验装置。适用于0.2级及以下各种单相电能表（包括正弦无功表）的检验多功能表。它以简洁美观的外形、精致的工艺、完备的功能和优异的性能，定会受到您的青睐。
|
||
|
产品性能和参数 |
||
参数名称 | 主要指标 |
装置的准确度等级 | 0.05级、0.1级 |
装置标准电能表等级 | SYS120 单相多功能标准电能表，准确度等级：0.05级 |
电压量程 | 0-240V(可任意设定)， 0-120%范围 调节细度：0.01%满度 |
电流量程 | 0.005A、0.025A、0.05A、0.25A、0.5A、1A、2.5A、5A、10A、20A、 50A、100A 调节范围 ：0-120% 调节细度：0.01% |
移相范围 | 0-360°，调节细度：0.01° |
输出频率 | 45Hz - 65Hz ，调节细度：0.01Hz |
指示仪表精度 | 电压：＜0.2％ 电流：＜0.2％ 相位：＜0.1° 功率：＜0.2％ |
输出波形失真度 | 电压：＜0.5% 电流：＜0.5% |
输出稳定度 | 电压：＜0.05% / 3分钟 电流：＜0.05% / 3分钟 功率：＜0.05% / 3分钟 |
谐波输出 | 2～21次，谐波含量＜40％ 基波内任意设置。 |
输出容量 | 电流：1000VA（120A）； 电压：500VA（24表位） |
负载特性 | 阻性，感性，和容性（ 小4uF ） |
最小起动电流 | 1mA(最小)，准确度：＜5%， 起动功率：准确度＜5% |
SYT10标准时钟 | 3×10-7/S(内部时基准确度)，输出50KHz； GPS授时仪（选配） |
电流接线方式 | 1――2， 4－－3 |
多路升压器精度 | 0.01级； 每路额定负载：15VA |
装置输入电源 | 220VAC，±10%，50Hz-60Hz；最大功耗：2000VA（24表位） |
外形指标
表位 表架 尺寸：长*宽*高mm³ 6 1 1600×750×1600 12 1 1600×750×1800 24 1 2350×750×1800 32 2 1800×750×1800 40 2 2000×750×1800 48 2 2350×750×1800
主要特点
1、多种结构设计，一体或分体结构；专用铝合金框架，防火复合材料台面，外型美观大方。
2、符合国网智能表标准接口的压接式接线盒（4根大电流接线柱，8根小信号接线柱），每表位配开路检测功能，可选配自动短接空置表位功能。
3、双电流回路设计，每表位配置二个高品质100A磁保持继电器；可对防窃电双回路计量的电能表进行自动主次回路的误差测试；支持国网单相双回路费控智能电能表的手动、自动检定；无需二次接表，通过继电器切换的方式，实现火线（L）回路和零线（N）回路的不脱钩分别检验，一次完成；两个电流回路可通过键盘切换也可通过校表软件自动切换；
4、采用改进的数字脉宽调制技术功率源，输出电压（电流）效率高，发热低、稳定性高，彻底解决小电流变差大问题。
5、完善的故障检测、定位、保护和报警功能，具有电压短路、电流开路、功放过热、接触不良等保护功能。
6、2～21次谐波叠加，幅值和相位可自由设定（谐波幅值在基波40%以内，相位0～360°）。还可对输出量进行谐波分析并绘制波形；可对电能表进行谐波影响试验。。
7、每表位配置具有高压保护功能的独立脉冲输入、多功能信号输入、485通讯信号接口，6位数码显示的多功能显示板（显示基本误差、走字脉冲数、电表时钟、各种状态标志等）。
8、测试方案灵活设置，可完成基本误差、常数校核，潜起动试验，多费率电能、电压、电流、功率因素、零线电流示值误差等，日计时误差，时段投切误差，需量示值误差，需量周期误差等所有准确度要求试验。
9、可完成误差变差，误差一致性、负载电流升降变差、电流过载等所有一致性试验及各种影响试验。
10、可对各种电能表进行电压影响、频率影响、谐波影响等影响量试验。
11、可以通过高精度GPS模块，实现电表的精确授时。可以对多功能电能表和多费率电能表进行通讯测试、广播校时；表内部数据验证、时区时段测试、组合误差测试。
12、支持电量递减准确度、电价切换试验，负荷开关跳闸、合闸试验（内置继电器低压电流拉闸，外置继电器AC220电压检测）等费控功能试验。
13、可以测试智能电表的冻结功能，可以进行多种冻结方式的测试等。
14、可以测试智能电表的事件记录功能，包括失压、失流、断相、全失压、掉电、编程、清零、开关盖、拉闸等。
15、可以进行电压跌落与电源中断、电源缓升缓降等试验。
16、可以测试智能电表的停电显示和停电抄表功能。
17、采用串口服务器或多路485通迅转换板，先进的多线程软件技术，使多表位485并行通迅，大大提高通迅效率。
18、可选配载波模块切换器，实现单相载波电能表的载波通讯测试。
19、预付费检测功能－跳闸功能试验；装置配置第三电流回路；能检测预付费剩余电量递减准确度，插入继电器测试卡(或达到报警电量）后，检测电能表有无跳闸。在进行预付费卡表跳闸功能检测时，在电压、电流升起时，任一表位的电流回路断开，装置的电压、电流均能够保证正常输出，电流不开路，不产生报警和关断，不对其它表位的运行产生影响，所有表位一次完成检测。
20、功能强大的PC控制管理软件，根据国网要求可对将近2000个参数数据进行读写、界面简洁明了，全菜单图形模式，易学易用。数据库查询、统计、打印、联网一应俱全。
21、配置SG186联网接口模块
22、提供动态数据库，便于第三方二次开发。
