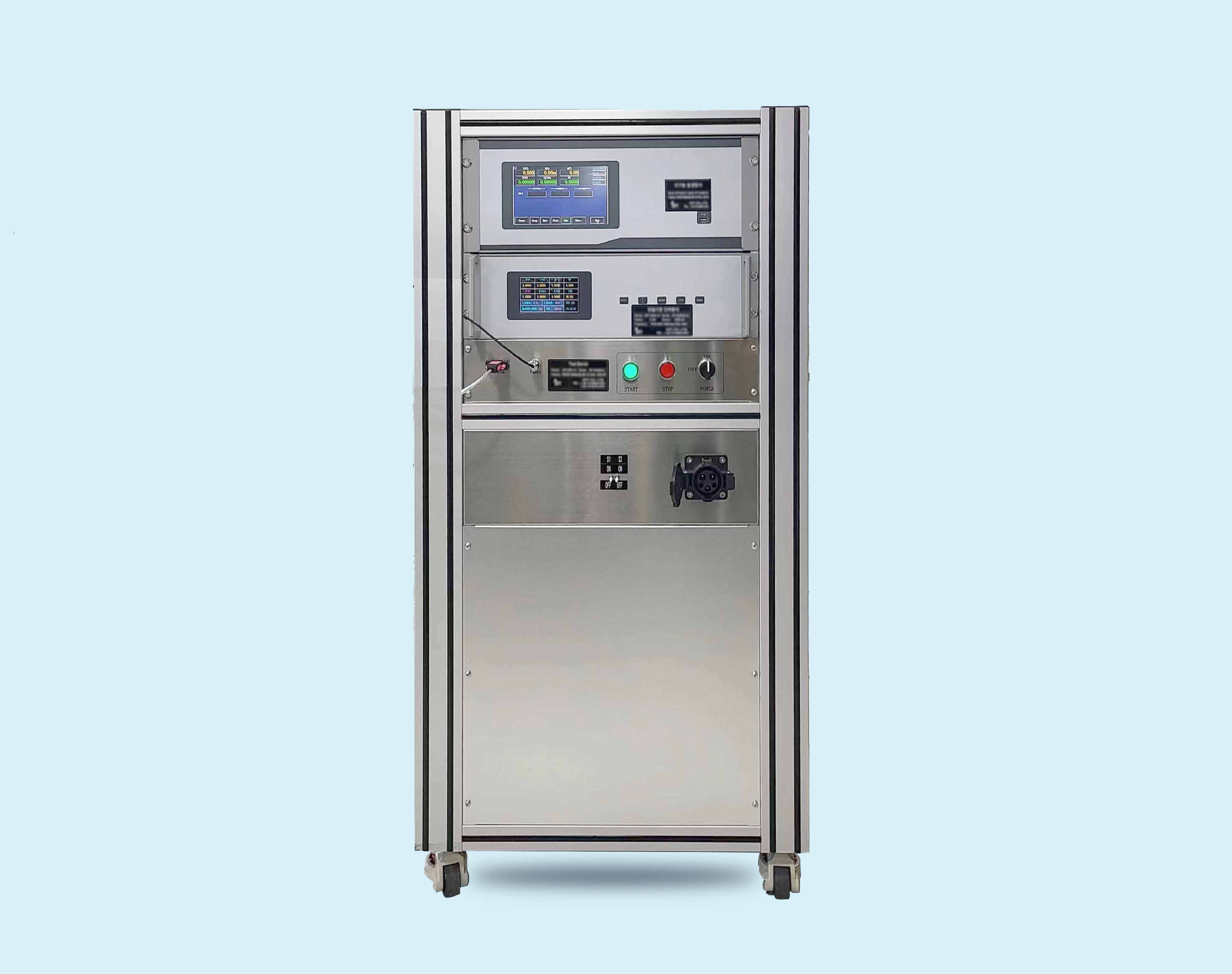

产品介绍
|
|
本 系 列 单 相 多 功 能 电 能 表 检 验 装 置 ， 是 根 据 国 家 最 新 标 准 和 规 程 的 要 求 ， 采 用 嵌 入 式 系 统 主 控 系 统 及 DDS 技 术 、 大 规 模 FPGA 的 高 精 度 信 号 源 。 而 精 心 研 制 开 发 的 第 三 代 电 子 程 控 式 三 相 电 能 表 多 功 能 检 验 装 置 。 适 用 于 0.2 级 及 以 下 各 种 单 相 电 能 表 （ 包 括 正 弦 无 功 表 ） 的 检 验 多 功 能 表 。 它 以 简 洁 美 观 的 外 形 、 精 致 的 工 艺 、 完 备 的 功 能 和 优 异 的 性 能 ， 定 会 受 到 您 的 青 睐 。
|
|
产品性能和参数
|
|
|
|
|
|
参数名称 | 主要指标 |
装置的准确度等级 | 0.05级、0.1级 |
装置标准电能表等级 | 0.05 级单相多功能标准表，型号 SYS130 |
电压量程 | 输出电压档位：220V； 输出电流档位：0.025A、0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A、100A。 |
输出负载容量(24表位) | 电压输出：600VA； 电流输出：1000VA。 |
电压电流调节 | 调节范围：（0%～120%）×量程 调节细度：10%、1%、0.1%、0.01%。 |
相位调节 | 调节范围：0°～360°； b) 调节细度：10°、1°、0.1°、0.01°。 |
频率调节 | 调节范围：45Hz～65Hz； 调节细度：1Hz、0.1Hz、0.01Hz。 |
输出功率稳定度 | ≤0.02%/120s |
输出电压电流失真度 | 电压：≤0.5% 电流：≤0.5% |
谐波设置 | 谐波次数：2～21 次； 谐波含量：电流 2～21 次≤40%(相对于基波) 电压 2～21 次≤40%(相对于基波) 谐波相位：0°～359.99 |
监视仪表 | 标准表显示精度： 电压：0.01％ 电流: 0.01% 功率：0.01％ 相位：0.01 频率：0.01 |
主要功能
装置满足 DL/T 614-1997 和 DL/T 614-2007《多功能电能表》规定，装置的功能分为两大部分，一部分是检验电能表的常规功能，另一部分是检验多功能电能表的特殊功能。
1.1 常规功能
(1) 可以检定各种电子式和机电式单相多功能电能表、电子式和感应式单相电能表、单相多费率电能表、预付费电能表和普通电能表等。同时也可以检定单相无功电能表等。
(2) 可按国家检定规程或电力行业标准的要求，对潜动、启动、基本误差、标准偏差、24h 变差等检定项目实行全自动检定。也可自定方案进行检定；还可自行选择测试点进行单点检定。
(3) 可以进行电压、频率、谐波、逆相序、电压不平衡、外磁场等影响量引起的改变量的测定；
(4) 自动识别色标，使所有被检表的色标停留在正面位置，以便进行潜动试验和起动试验；可按照规程要求自动计算起动试验等待时间和潜动试验等待时间，并判定起动和潜动是否合格。
(5) 可以同时检定同规格、两种不同常数、不同等级的电能表；
(6) 每一只被检表均设有专用的 6 位显示误差计算器；
(7) 装置输出、测量范围宽，可以检定各种常用量限的电能表。电流、电压量限全部自动切换（包括 100A 电流）。输出功率裕量大，在最大负载下可以长期稳定工作。
(8) 通过计算机自动监控检定过程，进行数据修约，判定检定结论，保存数据。可以 查询、浏览、打印检定证书和检验记录。
(9) 支持条形码输入、误差曲线图、用户系统、误差上下限设置、多种检定方案、管理权限设置、周检计划等；
(11) 可测量电压、电流、功率、功率因数、相位、频率等参数；
(12) 可实时显示相量图及同相电压、电流的波形图；
(13) 可进行谐波影响检验，谐波次数在 2～21 次范围内设置，负荷谐波幅度可在 0-40%范围内设置，谐波相位可在 0 ～ 360°范围内设置；
(14) 可以测定输出电压、电流波形失真度；
(15) 装置配有 RS-485 或 RS-232 通讯接口；
(16) 有断点再续功能，允许挂起某一表位的试验，允许暂停和继续当前试验；
(17) 具有走字试验功能。
(18) 装置具有电压、电流输出的软启停功能，电压输出端短路、电流输出端开路的保护及报警功能，输出功率放大器全方位保护，可靠性高；
1.2 特殊功能
(1) 通讯测试；
(2) 广播校时；
(3) 日计时误差测试；
(4) 表内部数据验证；
(5) 读、写表设备号；
(6) 时区时段测试和设置；
(7) 需量示值误差测试；
(8) 需量周期误差测试；
(9) 时段投切误差测试；
(10) 组合误差测试；
(11) 电压跌落和中断试验；
(12) 正反向有功、正反向无功误差测试；
(13) 电能表基本功能检查（包括电能计量功能、费率和时段功能、需量复位功能、事件记录功能、编程器预置功能、显示功能、寄存器检查、通讯接口检查）等。
(14) 具有费控功能测试，支持本地费控和远程费控两种类型的电能表。
(15) 可以对跳闸继电器进行测试。
(16) 可以测试智能电表的事件记录功能，包括失压、失流、断相、全失压、掉电、编程、清零、开关盖、拉闸等。
