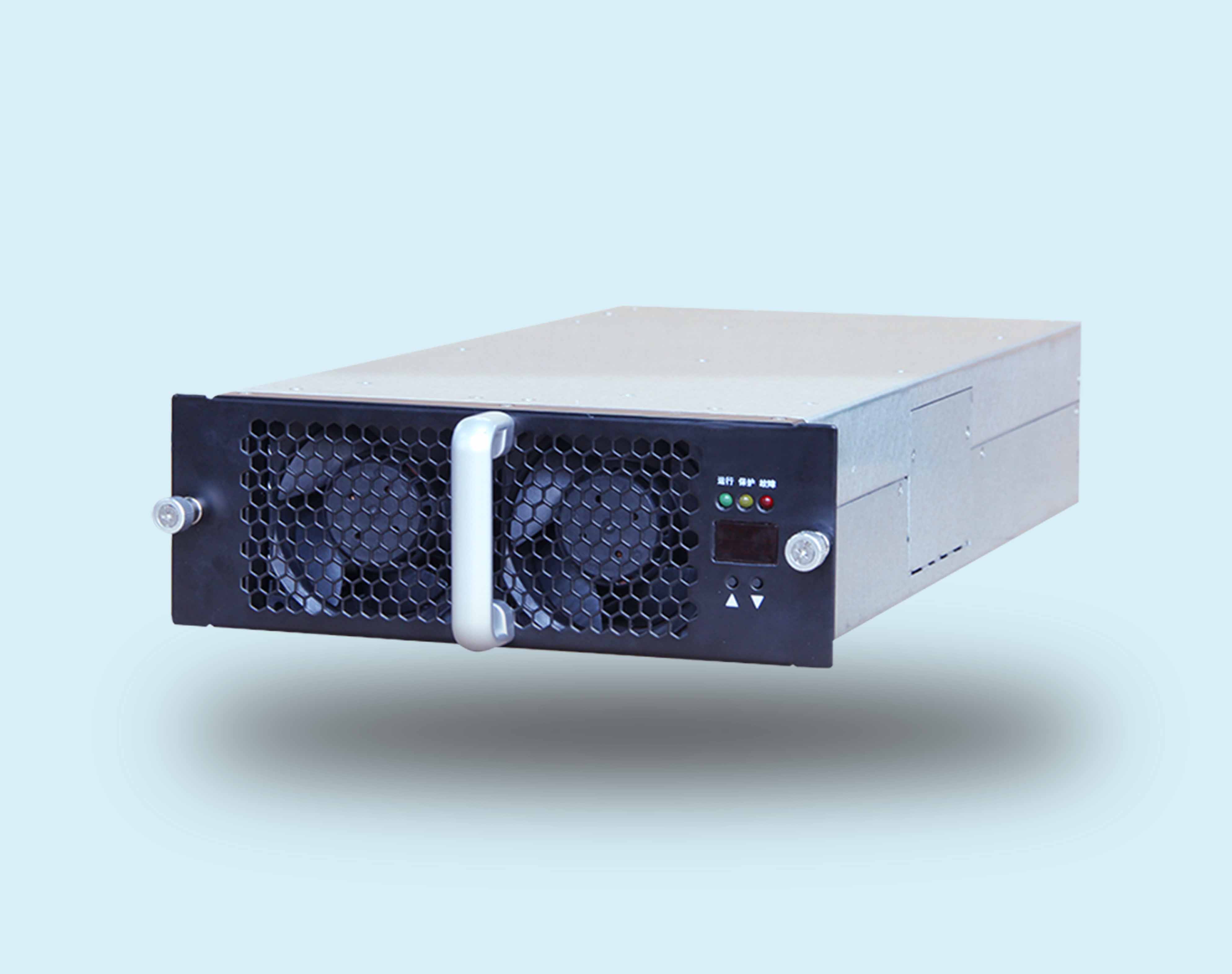

充电模块EMT20F100

产品介绍

EMT20F100是恩美特公司专为充电桩开发的一款高效率、高功率密度的 AC/DC 模块。本产品为三相四线制（三相+PE）输入，支持 285VAC-475VAC 电压 输入，最大功率 20KW(恒功率范围 250~1000VDC)。充电模块通过 CAN 总线和主监控通讯，通过与主监控通讯实现充电模块参数设置， 采集充电模块运行参数， 控制充电模块工作状态。

产品性能和参数

交流输入

输入电压

285~475 ，额定电压 380

输入频率

45~55

输入功率因数

满载≥0.99

输入过压保护

484-500Vac

输入欠压保护

260-276Vac

直流输出

输出额定功率

20kW

输出电压范围

200~1000

输出电流范围

最大限流为  80A，限流点可在 0.5~80A 之间设置

输出恒功率区间

输出 1000-250VDC 恒 20KW

峰值效率

≥95.5%

软启动时间

≤8S

短路保护

  短路无损

稳压精度

≤±0.5

电压纹波因数

≤1%

稳流精度

≤±1%(负载电流在20%~100%范围内)

均流不平衡度

≤±5%（并机平均电流需大于 5A）

工作环境

工作温度

 -30~75（55℃以上输出降额）

相对湿度

%5RH~95%RH 无凝露

存储温度

 -40~75

产品特性

散热方式

风冷

待机功耗

＜12W

通讯总线协议

CAN

防护等级

IP20

模块尺寸

长*宽*高：460mmx218mmx84mm

重量

≤15kg
